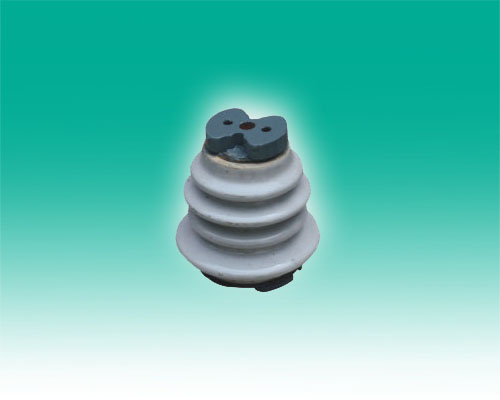

ZN-10W/4、8户内内胶装支柱绝缘子
一、户内支柱绝缘子概述
户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分.
绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m.
绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与抗弯强度等级分类如下：
绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m.
绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与抗弯强度等级分类如下：
额定电压 kV | 抗弯强度kN | ||
外胶装 | 内胶装 | 联合胶装 | |
6 | 3.75，7.5 | 4 | — |
10 | 3.75，7.5，20 | 4，(7)，8，16 | 4 |
20 | 20 | — | 30 |
35 | — | (7.5) | 4，(7.5)，8 |
注：表中（）表示非标准等级
二、绝缘子结构简介
绝缘子由瓷件和上、下金属附件用胶合剂胶装而成.瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、
滚花、挖槽等结构，以保证机械强度、防止松动、扭转.瓷件表面均匀上白釉，金属附件表面涂灰磁漆.
绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种.联合胶装支柱绝缘子一般属实心不可击穿式结
构.后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量.
绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产
均为多棱形.
内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于
内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）.
滚花、挖槽等结构，以保证机械强度、防止松动、扭转.瓷件表面均匀上白釉，金属附件表面涂灰磁漆.
绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种.联合胶装支柱绝缘子一般属实心不可击穿式结
构.后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量.
绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产
均为多棱形.
内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于
内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）.
三、技术标准
户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造.
四、型号说明
Z——户内外胶装支柱绝缘子；
ZN——户内内胶装支柱绝缘子；
ZL——户内联合胶装支柱绝缘子；
对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN.字母后分数，分子
表示额定电压千伏数，分母为机械破坏负荷kN数.
N——内胶装上下附件为单螺孔者；
Y——外胶装和联合胶装下附件为圆形者；
T——外胶装下附件为椭圆形者；
F——外胶装下附件为方形者；
G——高原型（老产品为GY）
ZN——户内内胶装支柱绝缘子；
ZL——户内联合胶装支柱绝缘子；
对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN.字母后分数，分子
表示额定电压千伏数，分母为机械破坏负荷kN数.
N——内胶装上下附件为单螺孔者；
Y——外胶装和联合胶装下附件为圆形者；
T——外胶装下附件为椭圆形者；
F——外胶装下附件为方形者；
G——高原型（老产品为GY）
五、外形及安装尺寸
型号 | 图号 | 主要尺寸mm | 重量kg | ||||||||
H | D | h1 | h2 | d | d1 | d2 | a1 | a2 | |||
ZN-6/4 | 10-6 | 100 | 78 | 18 | 20 | 60 | 2-M8 | M12 | 18 | - | 1.25 |
10-6 | 100 | 78 | 18 | 20 | 60 | M12 | M12 | - | - | 1.25 | |
ZN-10/4 | 10-6 | 120 | 82 | 18 | 20 | 62 | 2-M8 | M12 | 18 | - | 1.6 |
ZN-10/8 | 10-6 | 120 | 100 | 18 | 25 | 82 | 2-M10 | M16 | 24 | - | 2.55 |
ZN-10/8N | 10-6 | 120 | 100 | 18 | 25 | 82 | M16 | M16 | - | - | 2.55 |
ZN-10/16 | 10-7 | 170 | 160 | 18 | 30 | 100 | 2-M12 | M20 | 36 | - | 8.0 |
10-8 | 205 | 190 | 15 | 20 | 68 | 4-M12 | 4-M16 | 40 | 65 | 15.0 | |
10-9 | 320 | 130 | 20 | 40 | 70 | M10 | M16 | - | - | 8.1 | |
10-10 | 320 | 130 | 25 | 75 | 80 | 2-M10 | M16 | 30 | - | 10.1 | |
型号 | 额定电压kv | 工频电压kv r.m.s≮ | 全波冲击耐受电压kv peak ≮ | 抗弯及抗拉破坏负荷kN ≮ | |
干耐受 | 击穿 | ||||
ZN-6/4 | 6 | 36 | 58 | 60 | 4 |
6 | 36 | 58 | 60 | 4 | |
ZN-10/4 | 10 | 47 | 75 | 80 | 4 |
ZN-10/8 | 10 | 47 | 75 | 80 | 8 |
ZN-10/8N | 10 | 47 | 75 | 80 | 8 |
ZN-10/16 | 10 | 47 | 75 | 80 | 16 |
20 | 75 | 120 | 125 | 30 | |
35 | 110 | - | 195 | 75 | |
35 | 110 | - | 195 | 75 | |
六、订货须知
1. 订货时应注明型号及工厂代号.
2. 图号供参考，户内有公称爬距的瓷件带伞裙.
2. 图号供参考，户内有公称爬距的瓷件带伞裙.
