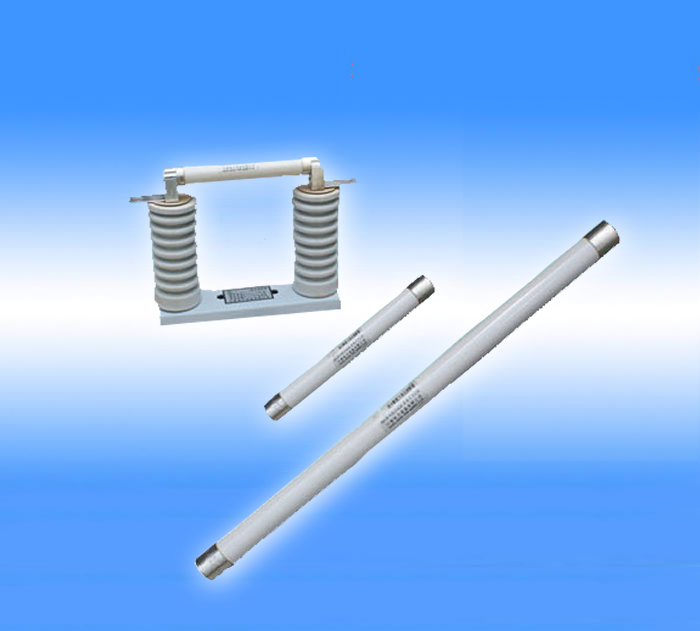

XRNP电压互感器保护用高压限流熔断器

高压互感器保护用高压限流熔断器XRNP

一、概述

本产品适用于户内交流50Hz，额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用.（通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1）.

二、特点

1、分断能力高，开断电流可达63KV.
2、功耗小、升温低.
3、动作特别快，安一秒特性要比国内目前生产的同类产品动作快，例如额定电流100A的熔断体，通以1000A预期电流，弧前时间不超0.1S.
4、安-秒特性误差小于±10%.
5、配有弹簧式撞击器，该撞击器具有接触面大，压强小等有点.因此，在推动开关联动锁动作时，不会产生将开关与撞针接触面打碎或击穿的情况发生.
6、规格标准化.
7、有较大的限流作用.
8、产品性能符合GB15166.2国家标准及IEC60282-1标准.
9、能可靠开断最小开断电流至额定开断电流之间的任何故障电流.另外，还可根据用户需求，生产各类非标准产品.

三、产品型号说明

四、技术参数及尺寸图

3.6/40.5Kv（I）型熔断件（d=φ25mm）
型号	额定电压KV	额定电流A	长度L（mm）	额定开断电流KA
XRNP1	3.6 7.2 12	0.2	195	50
		0.3
		0.5
		1
		2
		3.15
		4
XRNP1	24	0.2	354
		0.3
		0.5
		1
		2
		3.15
XRNP1	40.5	0.2	465
		0.3
		0.5
		1
		2
		3.15

3.6/40.5Kv（Ⅱ）型熔断件（d=φ51mm）
型号	额定电压KV	额定电流A	长度L（mm）	额定开断电流KA
XRNP2	3.6 7.2 12	0.5	192	50
		1
		2
		3.15
		5
		7.5
		10
XRNP2	24	0.5	367
		1
		2
		3.15
		5
		7.5
XRNP2	40.5	0.5	442
		1
		2
		3.15
		5
