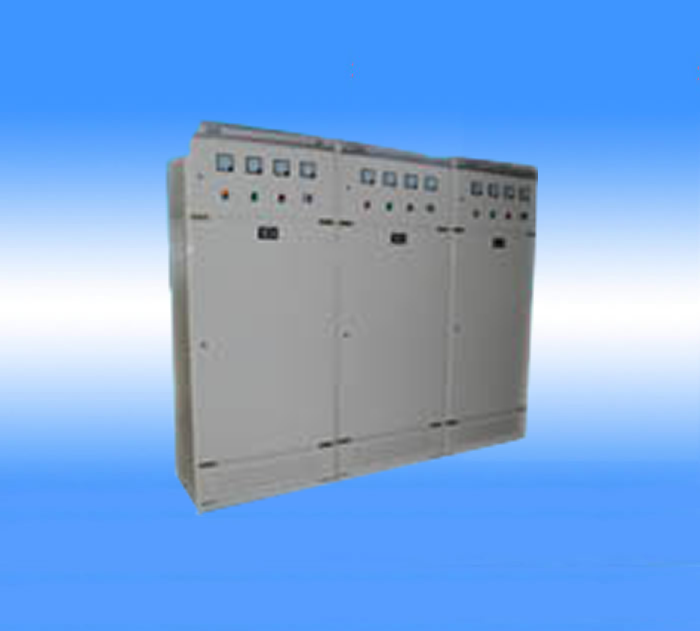

适用范围 GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用.
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜.产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点.可作为低压成套开关设备的更新换代产品使用.GGD型系列固定式交流低压配电柜符合《低压成套开关设备和控制设备》IEC439-1《低压成套开关设备》GB7251-2005 ，《低压开关设备和控制设备 低压断路器》GB14048.2—94，《低压开关设备和控制设备、低压断路器、低压开关、隔离开关及熔断器组合电器》GB14048.3-93等标准.参照IEC298的标准，具有“五防”闭锁功能. 使用条件
1．周围空气温度不高于+40℃，不低于-5℃.24h内的平均温度不得高于+35℃.
2．户内安装使用，使用地点的海拔高度不得超过2000m.
3．周围空气相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较大的相对
湿度.(例如+20℃为90％)应考虑到由于温度的变化可能会偶然产生凝露的影响.
4．设备安装时与垂直的倾斜度不超过5％
5．设备应安装在无剧烈震动和干燥的地方，以及不足使电器元件受到腐蚀的场所.
6．用户如有特殊要求时可与我公司协商解决. 结构特点： ■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高. ■ GGD配电柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的.
■ GGD配电柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新
■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运.
■ 柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择. GGD-1、2、3交流低压配电柜的基本参数：
| 型号 | 额定电压KV | 额定电流（A） | 额定短路开断电流（KA） | 额定短时耐受电流1S（KA） | 额定峰值耐受电流（KA） | | GGD1 | 380V | A | 1000 | 15 | 15 | 30 | | B | 600（630） | | C | 400 | | GGD2 | 380V | A | 1600（1000） | 30 | 30 | 63 | | B | 1000 | | C |
| | GGD3 | 380V | A | 3150 | 50 | 50 | 165 |
|
