FN3-12负荷开关
FN3-12(R)50Hz10KVRN
结构简介
负荷开关由底架，传动机构，支柱绝缘子，闸刀及灭弧装置等用部分阻成。底架由钢板焊接而成，并装有传动机构。闸刀借支柱绝缘子固定在底架上，闸刀接触点铆有限触头，端部装有弧动触头。灭弧装置与装置及喷嘴构成。在底加上还配有跳扣，凸轮与快速合闸弹簧，可进行快速合闸动作。
主要技术参数
额定电压(KV) 额定开断电流(KA)
额定短时耐受电流(KA)
重量(KG)
cosφ=0.17
400
1.45
8.5
50

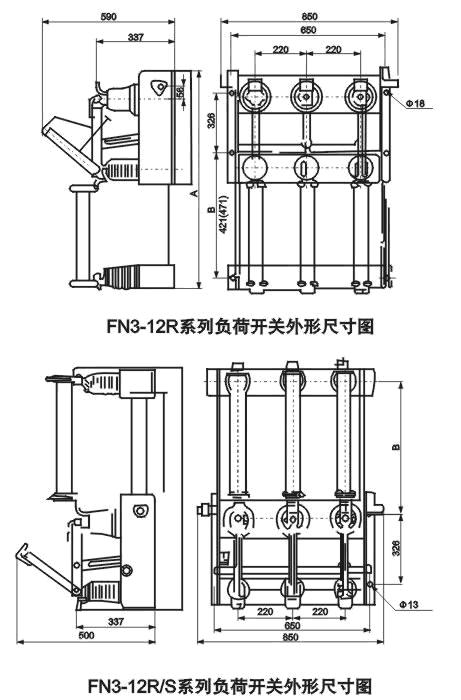

<span color:#e53333;"="" style="font-size: 18px;color: rgb(229, 51, 51)">四、外形安装尺寸
FN3-12(R)50Hz10KVRN
结构简介
负荷开关由底架，传动机构，支柱绝缘子，闸刀及灭弧装置等用部分阻成。底架由钢板焊接而成，并装有传动机构。闸刀借支柱绝缘子固定在底架上，闸刀接触点铆有限触头，端部装有弧动触头。灭弧装置与装置及喷嘴构成。在底加上还配有跳扣，凸轮与快速合闸弹簧，可进行快速合闸动作。
主要技术参数
| 额定电压(KV) | 额定开断电流(KA) | 额定短时耐受电流(KA) | 重量(KG) |
cosφ=0.17 | |||
400 | 1.45 | 8.5 | 50 |
<span color:#e53333;"="" style="font-size: 18px;color: rgb(229, 51, 51)">四、外形安装尺寸
