CT8型操作机构

产品介绍

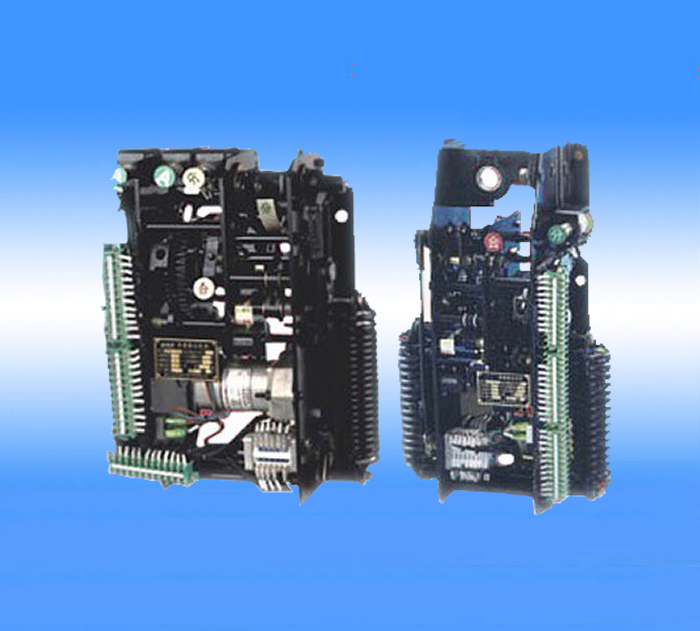

CT8型弹簧操动机构

◎概述

CT8型弹簧操动机构可供操作SN-10系列少油断路器及之具有相当的合闸功能的少油断路器用， 其符合“GB1984-80”《交流高压断路器》和本产品“技术条件”的要求.主要指标达到或超过“IEC”标准.

◎主要技术参数

储能电机分为单相交流两用串激电动机，技术参数如表： 型号 HDZ-113 HDZ-213 HDZ-313 额定工作电压(V) 110 220 380 额定电功率(A) 20℃时线圈电阻值（Ω） 正常合闸工作电压范围 85％～110％额定工作电压 65％～120％额定工作电压,小于30％额定工作电压时不得分闸 40page 合闸电磁铁技术参数如表： 额定工作电压（V） ～110 ～220 ～380 ～48 ～110 ～220 额定电功率（A） ＜9.5 ＜5 ＜6 ＜6 2.3 2.34 额定电功率（W） ＜1045 ＜1100 ＜1140 288 253 514.8 20℃时线圈电阻值（Ω） 3.65± 0.365 14.7±1.47 44.6± 4.6 8.1±0.57 44.6± 3.12 94± 6 正常合闸工作电压范围 85％～110％额定工作电压 合闸电磁铁技术参数如表： 额定工作电压（V） ～110 ～220 ～380 ～48 ～110 ～220 额定电功率（A） ＜9.5 ＜5 ＜6 ＜6 2.3 2.34 额定电功率（W） ＜1045 ＜1100 ＜1140 288 253 514.8 20℃时线圈电阻值（Ω） 16.7±1.67 69±6.9 233±23.3 24.8±1.74 111±7.77 430±30 正常合闸工作电压范围 85％～110％额定工作电压，小于30%额定工作电压时不得分闸
