预装式变电站
时间：2021-03-16 08:04:45 点击：1055

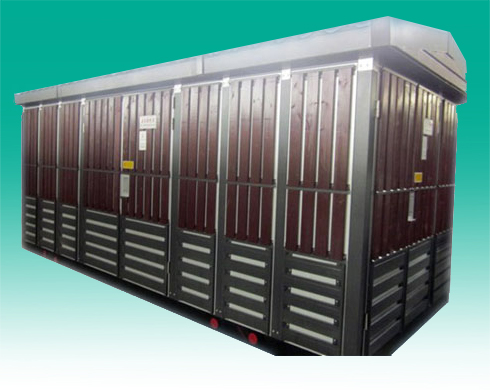

预装式变电站
产品阐述
|
|
|
|
【 详细说明 】 |
|
适用范围 预装式变电站简介 本系列组合式（箱式）变电站，是由高压开关设备，电力变压器，低压开关设备三部分组合在一起而构成的户外、油变配电成套装置。该产品具有成套性强、占地面积小、投资小、安装维护方便、造型美观、耐侯性强等特点。本产品为框架结构，用型钢焊接而成，框架外蒙铝合金板，并涂专用漆层，使之具有较强的机械性能、耐侯性能、防腐蚀性能。组合式（箱式）变电站为整体结构时，箱内用钢板隔成三个相对独立的小室即高压室、变压器室和低压室。各室照明均随门的开启而自动关停。组合式（箱式）变电站顶部有隔热层，高温高寒地区，箱内温度易积聚变化而凝露，可增装箱体四周隔热层。为使箱内温度稳定，变压器室、低压室设有温度自动控制装置。 组合式（箱式）变电站能有效防止小动物的入侵。变压器的维修由可拆装的小车轻便地推进拉出。箱体底座两侧设有四只对应的可拉出推进的吊栓，顶檐两侧设有同样功能的四只支撑，可整体吊装和运输本系列组合式（箱式）变电站，是由高压开关设备，电力变压器，低压开关设备三部分组合在一起而构成的户外、油变配电成套装置。该产品具有成套性强、占地面积小、投资小、安装维护方便、造型美观、耐侯性强等特点
主要技术参数
序 号 | 项 目 | 单位 | 高 压 电 器 | 变 压 器 | 低 压 电 器 | 1 | 额定电压Ue | kV | 7.2、12 | 6/0.4、10/0.4 | 0.4 | 2 | 额定容量Se | kvA | | 目型：200～1250 | | 品型：50～400 | 3 | 额定电流Ie | A | 200～630 | | 100～3000 | 4 | 额定开断电流 | A | 负荷开关400～630A | | | KA | 组合电器取决于熔断器 | 5 | 额定短时
耐受电流(秒) | KA（XS） | 20×(2) | 200～400kvA | 15～63 | 12.5×(4) | 400kvA | 6 | 额定峰值
耐受电流 | KA | 31.5、50 | 200～400kvA | 15×1 | 400kvA | 15×1 | 7 | 额定关合电流
| KA | 31.5、50 | | 30×1 | 8 | 工频
耐受电压1min | KA | 相对地及相同32、40 | 油浸：35/5min | 30 | 隔离断口34、48 | 干式：28/5min | 63 | 9 | 雷电冲击 | KV | 相对地及相同60、75 | 75 | | 隔离断口75、85 | 75 | 10 | 噪声水平 | dB | | 油浸：<55 | ≤300V时2kV | 干式：<65 | 300, 600V时2.5kV | 11 | 防护等级 | | | IP23D | | 12 | 外形尺寸 | | 根据所选变压器容量和形式，选定不同的外形尺寸。 |
使用环境条件
1、海拔高度不超过1000m；
2、环境温度最高不超过+40℃，最低不低于-25℃；
24小时周期内平均温度不超过+35℃；
3、户外风速不超过35m/s；
4、空气相对湿度不超过90%(+25℃)；
5、地震水平加速度不大于0.4m/s2,垂直加速度不大于0.2m/s2；
6、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注：特殊使用条件，订货时与我厂协商解决。
结构特点
1、本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全。高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选择S7、S9以及其他低损耗油浸式变压器和干式变压器；变压器室设有自起动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
2、高压室结构紧凑合理、并具有全面防误操作联锁功能。 变压器在用户有要求时，可设有轨道能方便地从变压器室两侧大门进出。各室均有自-动照明装置，另外高、低压室所选用全部元件性能可靠、操作方便、使产品运行安全可靠、操作维护方便。
3、采用自然通用和强迫通风两种方式、使通风冷却良好。变压器室和低压室均有通风道，排风扇有温控装置，按整定温度能自动启动和关闭，保证变压器满负荷运行。
4、箱体结构能防止雨水和污物进入并采用特种钢板或铝合金板制作,经防腐处理,具备长期户外使用的条件,确保防腐、防水、防尘性能,使用寿命长,同时外形美观。
|
|
