户外电流互感器LB5-66
产品综述

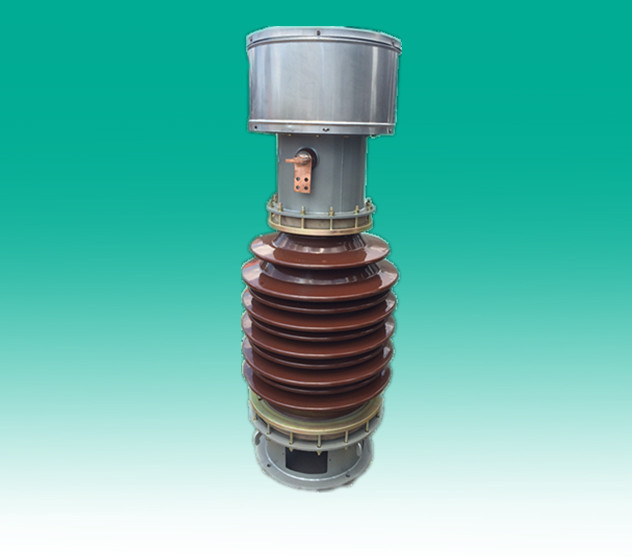

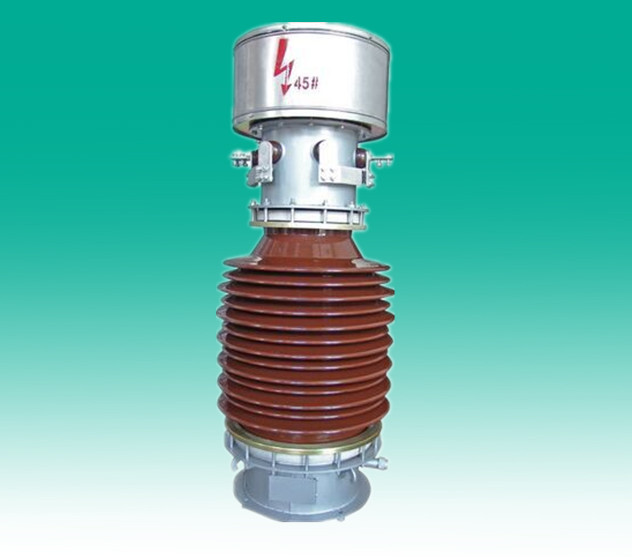

祝捷电气：互感器适用于50Hz，66kV电力系统中作电流、电能测量及继电保护用.该产品为全密封瓷箱式油纸绝缘链型结构，具有三个或四个二次绕组，一次绕组制成两段，通过储油柜上出线端子的不同接线方式，可以得到两种电流比，器身装在瓷箱内并固定在底座上，二次出线由小瓷套引出，储油柜上装有金属膨胀器.
本产品适用于海拔1000m以下，环境温度-30℃~+40℃.
1、接地螺栓 2、出线夹 3、放油活门 4、铭牌 5、底座 6、瓷套 7、储油柜
8、联接片 9、一次接线端子P2 10、一次接线端子P1 11、膨胀器
技术参数
额定 电压（kV） | 额定 电流 比 （A） | 级次组合 | 准 确 级 | 额定输出VA | 准确限值系数 | 极性 | 额定 短时 热电流 kA | 额定 动稳 定电流 kV | 额定绝缘水平kV | 爬 电 比 距 cm/kV | 油 重 kg | 总 重 kg | |
满 匝 数 | 抽头0.5级 | ||||||||||||
66 | 2×25～ 2×750∕5 | P∕P∕0.5 P∕P∕0.2 P∕P∕0.2s P∕P∕0.5∕0.2s | P | 50 | 15 | 减 | 2.7～50 | 6.8～125 | 72.5 ∕ 140 ∕ 325 | 1.8 | 100 | 440 | |
0.5 | 50 | ||||||||||||
0.2 | 50 | ||||||||||||
0.2s | 40 | ||||||||||||
2×600∕5测量级抽头 2×300∕5 | P∕P∕0.5 P∕P∕0.2 P∕P∕0.2s P∕P∕0.5∕0.2s | P1 | 50 | 15 | 25～50 | 62.5～125 | |||||||
0.5 | 50 | 30 | |||||||||||
0.2 | 50 | 30 | |||||||||||
0.2s | 40 | 30 | |||||||||||
2×750∕5测量级抽头 2×400∕5 | P∕P∕0.5 P∕P∕0.2 P∕P∕0.2s P∕P∕0.5∕0.2s | P | 50 | 15 | 25～50 | 62.5～125 | 2.5 | ||||||
0.5 | 50 | 30 | |||||||||||
0.2 | 50 | 30 | |||||||||||
0.2s | 40 | 30 | |||||||||||
2×1000∕5测量级抽头 2×500∕5 | P∕P∕0.5 P∕P∕0.2 P∕P∕0.2s P∕P∕0.5∕0.2s | P | 50 | 15 | 25～50 | 62.5～125 | |||||||
0.5 | 50 | 30 | |||||||||||
0.2 | 50 | 30 | |||||||||||
0.2s | 40 | 30 | |||||||||||
